철도 시스템의 서지는 크게 외부(낙뢰)와 내부(개폐·지락·단락)에서 유입

1. 서지 유입 및 기본 전류 경로

​

철도 시스템의 서지는 크게 외부(낙뢰)와 내부(개폐·지락·단락)에서 유입됩니다.

​

- 낙뢰(직격뢰·유도뢰·간접뢰):

- 가공지선, OCS(가공전차선), 전력/통신선로, 구조물 피뢰침 등을 통해 뇌전류가 유입되며, 공통접지망과 레일, 역사 간 매설 지선으로 분배됩니다.

- 개폐서지(차단기/개폐기 On-Off, 무부하 선로 투입, 고장 차단 등):

- 변전소·분전반·차단기·모터·변압기 개폐 시 과도전압이 발생하여 배전선로, 레일 리턴경로, 접지망에 에너지로 전이됩니다.

- 지락/단락 서지:

- 1선/2선 지락, 단락 시 중성점 전위 상승과 과도 이상전압이 발생하고, 접지·대지·레일·구조물로 서지 전류가 방사·전도됩니다.

​

등전위 접지 시스템이라도, 순간적으로는 각 지점의 임피던스·루프 구조에 따라 “국부적인 전위차와 서지 전류 순환루프”가 형성된다는 점이 핵심입니다.

​

​

2. 공통접지·레일·매설 지선을 통한 에너지 전이

​

공통접지 시스템과 레일, 역사 간 매설 지선은 서지 에너지를 “분산·우회”시키는 동시에, 그 자체가 서지 전달경로가 됩니다.

​

- 레일 및 가공지선 경로:

- 낙뢰 전류가 가공지선 → 접지선 → 레일·공통접지망으로 유입되며, 역사·변전소·신호기계실 접지전류를 급증시킵니다.

- 레일은 차량·궤도회로·신호설비와 전기적으로 연계되어 있어, 레일 전위 상승이 곧 신호/통신 설비로의 에너지 전이를 의미합니다.

- 역사 간 매설 지선:

- 여러 역사·신호기계실·전기실을 공통접지로 연결할 경우, 대용량 서지 전류가 매설 지선을 따라 인접 역사·기계실로 전달되어, “접지망 간 서지 전류 공유”가 발생합니다.

- 건널목 제어유니트·신호기계실:

- 연구사례에 따르면 가공지선과 건널목 제어유니트 접지선이 연결된 계통에서, 낙뢰 전류가 가공지선 → 접지선 → 제어유니트로 유입되어 전자소자의 손상을 유발한 사례가 보고됩니다.

즉, 등전위망이 “서지 에너지의 공통 버스” 역할을 하면서, 의도치 않게 민감 설비 쪽으로 에너지를 배분할 수 있습니다.

​

​

3. 전력·신호·통신 회로로의 전도 및 유도

​

서지는 전원선, 신호선, 통신선, 접지계통, 공중파(EMF) 등 다양한 경로로 철도 시스템 내부에 침입합니다.

- 전도(conduction) 경로:

- 전원선/배전선/OCS, 접지선, 레일 리턴경로를 통해 서지 전류가 변전소, 전력설비, 차량기지, 신호기계실로 직접 유입됩니다.

- SPD(TVSS)형 보호장치가 설치된 경우, 서지 전류의 상당 부분을 접지를 통해 대지로 우회시키지만, 잔류전압 및 미흡한 등전위 설계 시 부하측으로 일부 에너지가 전달됩니다.

- 유도(induction)·공중파 경로:

- 낙뢰 시 강한 전자계가 형성되어, 인근 매설/가공 신호·통신 케이블에 전압이 유도되며, 신호 리레이, 인터록킹 장치, 궤도회로 수신기 등에 과도전압을 인가합니다.

- 철도 특성상, 신호/통신 케이블과 전력 케이블이 동일 트레일이나 공사구간에 병행포설 되는 경우가 많아, 상호 인덕턴스·정전용량을 통한 서지 커플링이 강화됩니다.

이 결과, “전력계통은 절연파괴·차단기 트립, 신호·통신계는 오동작·데이터 오류·장비 파손”이라는 서로 다른 사고 형태를 보입니다.

​

​

4. 등전위 붕괴와 기기 단자간 과전압

​

접지 상태가 만족스럽고 등전위 망이 있다고 하더라도, 서지의 급격한 전류 변화에 의해 다음과 같은 현상이 발생합니다.

​

- 접지 도체의 인덕턴스에 의한 접지전위 상승:

$V = L frac{di}{dt}$V = L didt​​

에 따라, 수 kA~수십 kA의 낙뢰/서지 전류가 흐를 때 접지망 내 각 지점에서 수 kV 수준의 전위 상승이 발생할 수 있습니다.

- 등전위라 가정한 지점 간에도, 순간적으로 수백 V~수 kV의 전위차가 생기며 장비 단자(전원-접지, 신호-접지, 신호-전원) 간 과전압을 형성합니다.

​

- 공통 모드·차동 모드 과전압 형성:

- 공통모드: 모든 도체(선·레일·케이블)가 함께 상승하더라도, 일부 기기는 “대지 기준”으로 설계되어 있어 내부 절연에 스트레스를 받습니다.

- 차동모드: 전원·신호선 간·장비 간 접지 루프 차이로 인해 차동모드 과전압이 발생하고, 이로 인해 절연파괴·입력회로 손상이 발생합니다.

​

결국, “양호한 저저항 접지”와 “고주파 서지에 대한 저임피던스”는 다른 개념이며, 서지 시에는 사실상 등전위 붕괴 상태가 일어난다고 보는 것이 실무적으로 타당합니다.

​

​

5. 서지 에너지 전이가 유발하는 주요 사고 유형

​

서지 에너지 전이가 실제로 유발하는 사고는 철도 시스템에서 다음과 같이 분류됩니다.

​

- 전력설비 사고:

- 변압기·개폐기·차단기·케이블의 절연파괴, 피뢰기/SPD의 열폭주 및 파손, 차단기 오동작·반복 재점호에 따른 추가 서지 발생.

- 지락·단락 시 고장전류 서지에 의해 버스바·접속자·단자부에서 아크·용융·화재 유발.

- 신호·통신·제어 설비 사고:

- 건널목 제어유니트·신호기계실 장비에 낙뢰전류/서지가 유입되어, 릴레이 코일·반도체 소자·SMPS·입출력 모듈 등의 파손 발생.

- 궤도회로, ATC/ATS, 인터록킹 시스템의 오동작, 신호 현시 이상, 레일 전위 상승에 따른 신호 판단 오류.

- 차량 및 승강장 설비:

- 차량 기기(인버터, 통신, 제어장치)로의 서지 유입 시, 제어용 전자장치 고장, 도어·브레이크·구동제어 이상, 차량 네트워크 다운.

- 승강장 설비(PSD, 조명, 방송 등)의 멀티 접지 구조에서 서지 루프가 형성되어 국부적 손상 및 기능정지.

- 화재 및 인명피해:

- 서지로 인한 케이블·단자·배선 덮개의 과열·아크에 의한 국부 화재, 연장되면 역사·터널 내 연소 확대.

- 인체가 서지 전위차 구간(레일-플랫폼, 구조물-대지 등)에 위치할 경우, 감전·전격 위험.

특히 철도 신호·제어 시스템은 소전류·고감도 설계 특성상, 기기 파손 이전에 오동작·기능정지 단계에서 시스템 신뢰성 문제가 선행해서 나타난다는 것이 여러 연구에서 지적됩니다.

​

6. 등전위·접지 설계가 미치는 영향

​

질문에서 전제한 “접지 상태 만족·등전위 구현”은 서지 시나리오에 다음과 같이 양면적 영향을 줍니다.

​

- 긍정적 영향:

- 공통접지·등전위망은 유입 서지를 다수의 접지극·레일·매설지선을 통해 분산시켜, 개별 설비의 전위상승과 절연스트레스를 감소시키는 효과가 있습니다.

- SPD, 피뢰기 등 서지 방호기기의 분산 배치와 결합될 경우, 서지 에너지를 단계적으로 흡수/배분하여 대형 사고 확률을 낮춥니다.

​

- 부정적·주의점:

- 공통접지로 모든 설비를 연결하면, 한 지점에서 유입된 서지 에너지가 전체 네트워크로 확산되어, 민감 장비까지 서지 전류가 침투할 수 있습니다.

- 특히 “신호·통신·제어 설비의 로컬 접지”를 전력계통 공통접지와 무분별하게 연결할 경우, 고에너지 서지가 신호기계실·건널목 제어유니트로 직접 유입되는 사례가 보고됩니다.

​

따라서, 실무적으로는

- 공통접지/등전위망을 기본으로 하되,

- 서지 에너지의 유입·배분 경로를 제어하는 SPD 단계배치,

- 민감 설비 전용의 “제한된 공통 등전위 영역” 설계,

- 레일·매설 지선을 활용한 서지 바이패스·리턴경로 최적화가 동시에 고려되어야 한다는 결론이 많이 제시됩니다.

​

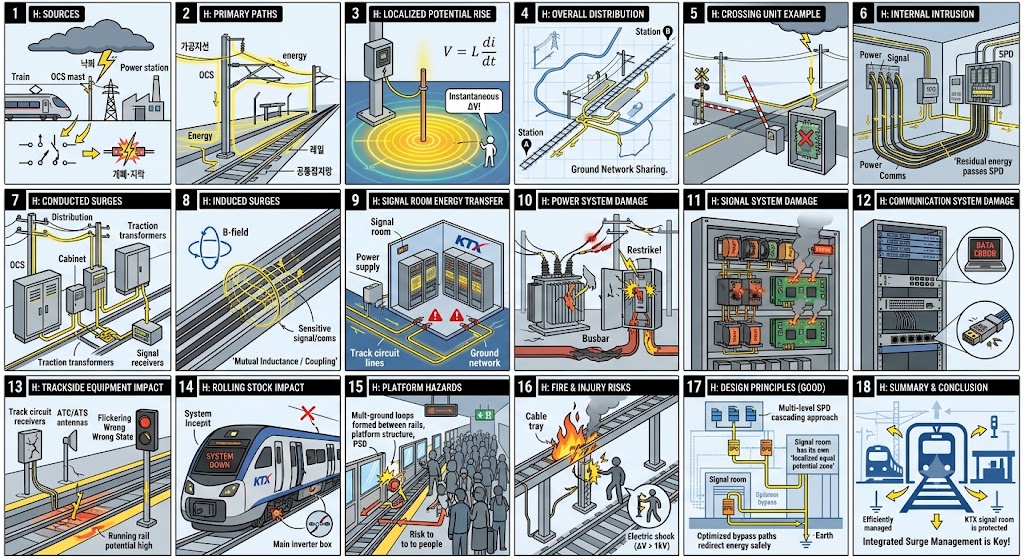

7. 요약적인 사고 메커니즘 그림(개념)

​

말로만 정리하면 다음과 같은 에너지 흐름 그림을 상정할 수 있습니다.

1. 낙뢰·개폐·지락/단락으로 서지 발생

2. 가공지선·OCS·전원선·레일·구조물을 통해 공통접지망·레일·매설지선으로 서지 전류 유입

3. 접지망·레일의 인덕턴스와 루프 구조로 인해 국부 접지전위 상승 및 등전위 붕괴

4. 전력·신호·통신 회로로 전도/유도, 기기 단자간 과전압 형성

5. 절연파괴, 전자기기 파손, 신호·제어 오동작, 아크·화재, 인명 감전 사고로 이어짐

​

이 구조에서, “서지 에너지의 최종 소멸지(대지/레일/차폐 구조물 등)”로 향하는 경로를 어떻게 설계·제어하느냐가, 실제 사고 발생 여부와 범위를 가르는 핵심 변수라고 볼 수 있습니다.

​

KTX 고속철도 신호기계실을 기준으로 보면, 서지 전류 에너지는 주로 궤도회로·신호기·선로전환기 케이블(특히 차폐 도체 및 접지선), 전원·UPS 계통, 건물 철골·공통접지망을 통해 기계실 내부로 유입·분배되고, 그 과정에서 접지전류 상승, 기기 단자 과전압, 신호·제어 장비 손상과 오동작을 유발합니다.

​

​
