서지 피해 방지 대책

등전위 본딩을 실시한다

서지에 의한 피해를 방지하기 위한 대책 가운데 우선적으로 할 일이, 서지(Transient) 상태에서 등전위(Equi-potential)를 유지하도록 하는 것이다. 낙뢰나 전력계통 스위칭에 의해 서지가 침입할 경우에 등전위를 유지하기 위한 수단으로 공통접지와 등전위 본딩을 실시한다.

이때, 등전위 본딩에 사용되는 장치가 서지억제기(SPD; Surge Protective Device)이다.

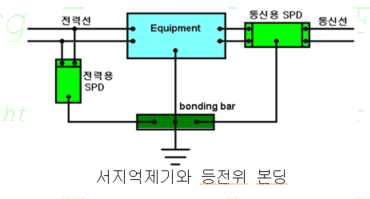

한 장비에 여러 가지 선로(전력선과 통신선 등)가 연결될 경우에는 각 선로에 대해 서지억제기를 설치하고 서지억제기 각각의 접지단자와 장비의 접지단자를 등전위 본딩바(bonding bar)에 연결하여 과도 상태에서 각 선로 및 장비 사이에 등전위가 유지되도록 한다.

그리고 추가로 주의할 사항은 보호하려는 장치들을 연결할 때, 연결하는 도체가 이루는 면적을 좁게 해야 한다는 것이다. 낙뢰 전류가 피뢰 설비의 인하도선을 타고 대지에 흘러들어갈 때 건축물 내부에 강력한 자장이 형성될 수 있고, 이 때 도체가 자장 안에서 이루는 단면적에 비례하는 전압이 도체에 유도 될 수 있기 때문이다.

​
